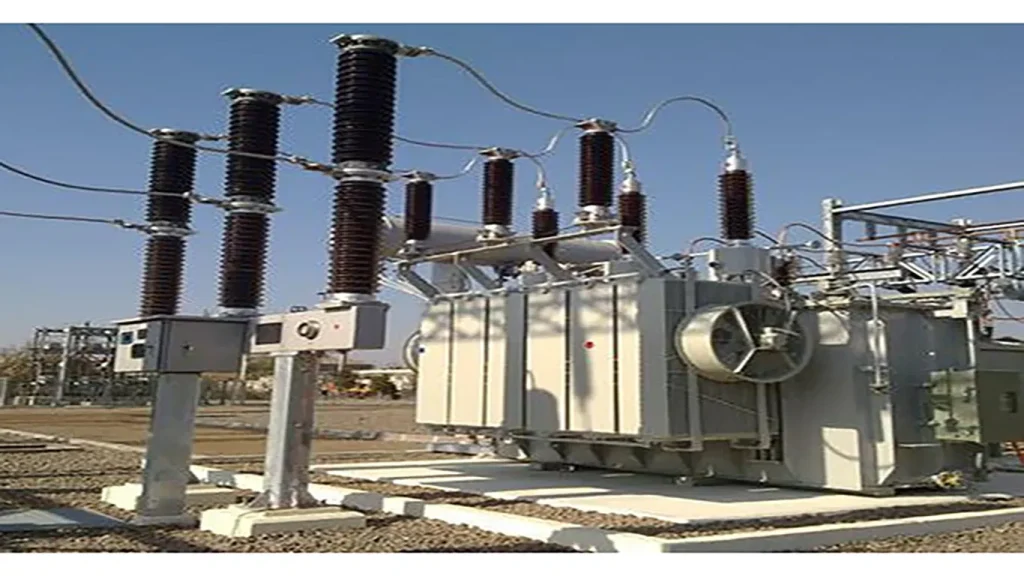

ترانس های توزیع

ترانس های توزیع در ایران ولتاژ ۲۰ کیلوولت و در برخی نقاط ۳۳ کیلوولت را به ولتاژ ۴۰۰ ولت تبدیل می کنند. این سطح ولتاژ برای مصارف خانگی، تجاری و صنعتی (کوچک) استفاده می شود.

محاسبه ظرفیت مورد نیاز ترانسفورماتور پست ها

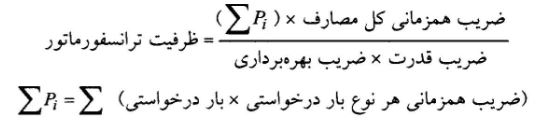

ظرفیت مورد نیاز ترانسفورماتور یک پست که مجموعه ای از بارها را تغذیه می کند از رابطۀ زیر بدست می آید:





• ضریب توان، به نسبت توان حقیقی به توان ظاهری گفته می شود و مقداری بین ۰ تا ۱ دارد.
• ضریب بهره برداری نیز، نسبت بار متوسط به قدرت قابل بهره برداری را گویند.
• ضریب همزمانی مصرف از مقدار ۰٫۲۵ تا ۱ متغیر است.



ضریب همزمانی با توجه به نوع مصرف









عوامل دیگری مانند نحوۀ بارگیری و همچنین درجه حرارت محیط بر قدرت ترانسفورماتور تأثیر دارند.



ترانسفورماتور توزیع هوایی و زمینی

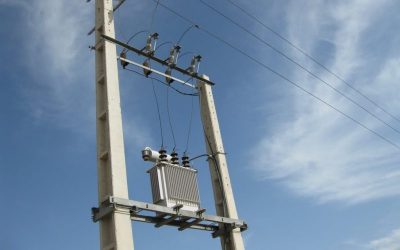

ترانسفورماتور های توزیع ظرفیت نصب تا ۳۱۵ کیلوولت آمپر را به صورت هوایی به کار می برند. این ترانسفورماتورها در قدرت های ۱۵ ، ۲۵ ، ۵۰، ۷۵، ۱۰۰، ۱۲۵، ۱۶۰ ، ۲۰۰ و ۲۵۰ کیلوولت آمپر نیز به کار می روند. ترانسفورماتورهای با قدرت بیشتر از ۳۱۵ کیلوولت آمپر به صورت زمینی به کار رفته و در قدرت های نصب ۴۰۰،۵۰۰،۶۳۰،۸۰۰،۱۲۵۰،۱۶۰۰ و ۲۰۰۰ کیلوولت آمپر استفاده می شوند. این ترانسفورماتورها در مکان های بسته ای به نام پست توزیع به کار می روند.

انواع ترانس توزیع



ترانس خشک

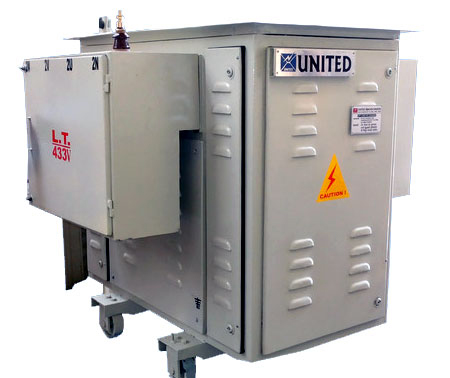

در ترانس خشک ، از عایق های رزینی یا سیلیکونی برای هسته و سیم پیچ های آنها استفاده می شود. سیم پیچ ها به طور مجزا قابل جدا شدن بوده و برای خنک شدن آنها، هوا در بالا و پایین آنها دمیده می شود. کاربرد این نوع ترانسفورماتورها در مکان هایی است که موضوع آتش سوزی بسیار حساس باشد. همچنین این ترانس ها، حداکثر تا قدرت ۱۰۰۰kVA ساخته می شوند. ترانسفورماتورهای توزیع نوع خشک به سه دستۀ نوع تهویه ای، نوع غیر تهویه ای و نوع درزگیری شده تقسیم می شوند که در داخل اتاق یا محیط بیرون قابل استفاده هستند.



ترانس روغنی

هسته و سیم پیچ های ترانس روغنی داخل روغن قرار می گیرند. کاربرد این ترانسفورماتورها بسیار زیاد بوده ولی در مکان هایی که احتمال آتش سوزی وجود دارد، کاربرد آنها کم است؛ زیرا که روغن ترانسفورماتورها اشتعال زا بوده و احتمال آتش سوزی به وجود می آید.

مزایای ترانس خشک چیست ؟

از مزایای ترانسفورماتور خشک نسبت به نوع روغنی می توان به تلفات و صدای کم، نصب آسان، مقاومت خوب در برابر اتصال کوتاه، ساز و کار خاموشی خودکار، تعمیر و نگهداری کمتر نسبت به نوع روغنی، عمر مفید بیشتر به سبب عدم وجود تخلیۀ جزئی در آن اشاره کرد.

ترانس هرمتیک

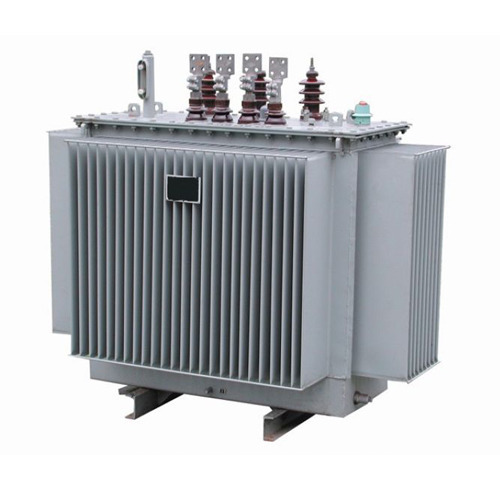

ترانس هرمتیک دارای سه سیم پیچ اولیه ی مثلث و سه سیم پیچ ثانویۀ ستاره هستند. در این نوع ترانسفورماتور، منبع انبساط وجود نداشته و هیچ ارتباطی بین روغن داخل آن و هوای خارج وجود ندارد. سیم پیچ ها کاملاً داخل روغن بوده و سطح بالای روغن از گاز ازت یا نیتروژن پر شده است و انبساط و انقباض به صورت آکاردئونی انجام می شود. عدم نیاز به تعویض روغن، کاهش مراقبت و نگهداری از آنها، کاهش فرسودگی مواد عایقی به علت قطع ارتباط با هوا، عدم نیاز به برخی تجهیزات و کاهش ارتفاع به علت حذف منبع انبساط از ویژگی های این ترانسفورماتورها است.



کاربرد ترانس هرمتیک در مکان های رطوبتی مانند سواحل دریا یا مکان هایی که امکان تعمیر و نگهداری نباشد، ضروری است. تاکنون سه نوع ترانسفورماتور توزیع هرمتیک ساخته شده است:

1. ترانس هرمتیک با محفظه یا دیافراگم لاستیکی
2. ترانس هرمتیک با بالشتک گازی
3. ترانس هرمتیک با پرۀ قابل ارتجاع

ترانس آمورفوس

ترانس آمورفوس مانند ترانسفورماتورهای توزیع معمولی هستند ولی هستۀ آنها با آلیاژی از جنس آهن آمورفوس ساخته می شود که باعث کاهش چشمگیر تلفات هسته تا میزان ٪۸ در مقایسه با هسته های معمولی می شود.
